Zachycovač pádu je ikona mezi OOPP a slouží především k zachycení pádu uživatele (někdy i polohování pracovní pozice). Používají se doslova ve všech oblastech prací ve výškách, ve stavebnictví, práci na střechách, údržbě, jsou součástí záchytných systémů.
Výhodou je především volný pohyb uživatele (volné ruce na práci), minimální délka zachyceného pádu (lanko nebo popruh jsou neustále napnuté) a je možné ukotvení i na úrovni nohou (pokud je dostatečný volný prostor pod uživatelem).
Zachycovač pádu patří mezi osobní ochranné pracovní prostředky (OOPP) proti pádu a s ostatními OOPP proti pádu může tvořit systém zachycení pádu. Nejčastěji se používá při montážních a stavebních pracích, při práci na střechách a při údržbářských pracích v průmyslu.
Zachycovač pádu patří mezi osobní ochranné pracovní prostředky (OOPP) proti pádu dle EN 360 (zatahovací zachycovače pádu) a můžeme zde zmínit i EN 353-1 (pohyblivé zachycovače pádu včetně pevného zajišťovacího vedení) a EN 353-2 (pohyblivé zachycovače pádu včetně poddajného zajišťovacího vedení).

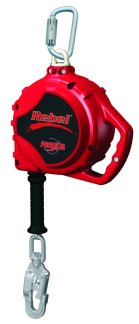

Zatahovací zachycovač pádu má samosvornou funkci, automatické napínání zatahovacího ocelového lanka nebo textilního popruhu, kryt a karabiny. Prvek s energii rozptylující funkcí (tlumič) je instalovám v samotném zařízení nebo je začleněn do zatahovacího spojovacího prostředku. Tlumič musí být vždy součástí zatahovacího zachycovače pádu, protože svou funkcí utlumní pád a zajistí, že pádová enegie, která při pádu uživatele vzniká, je nižší než 6 kN.
Spojovacím prvkem je dle EN-360 lano ze syntetických vláken, ocelové galva nebo inox lanko, popruh nebo řetěz.

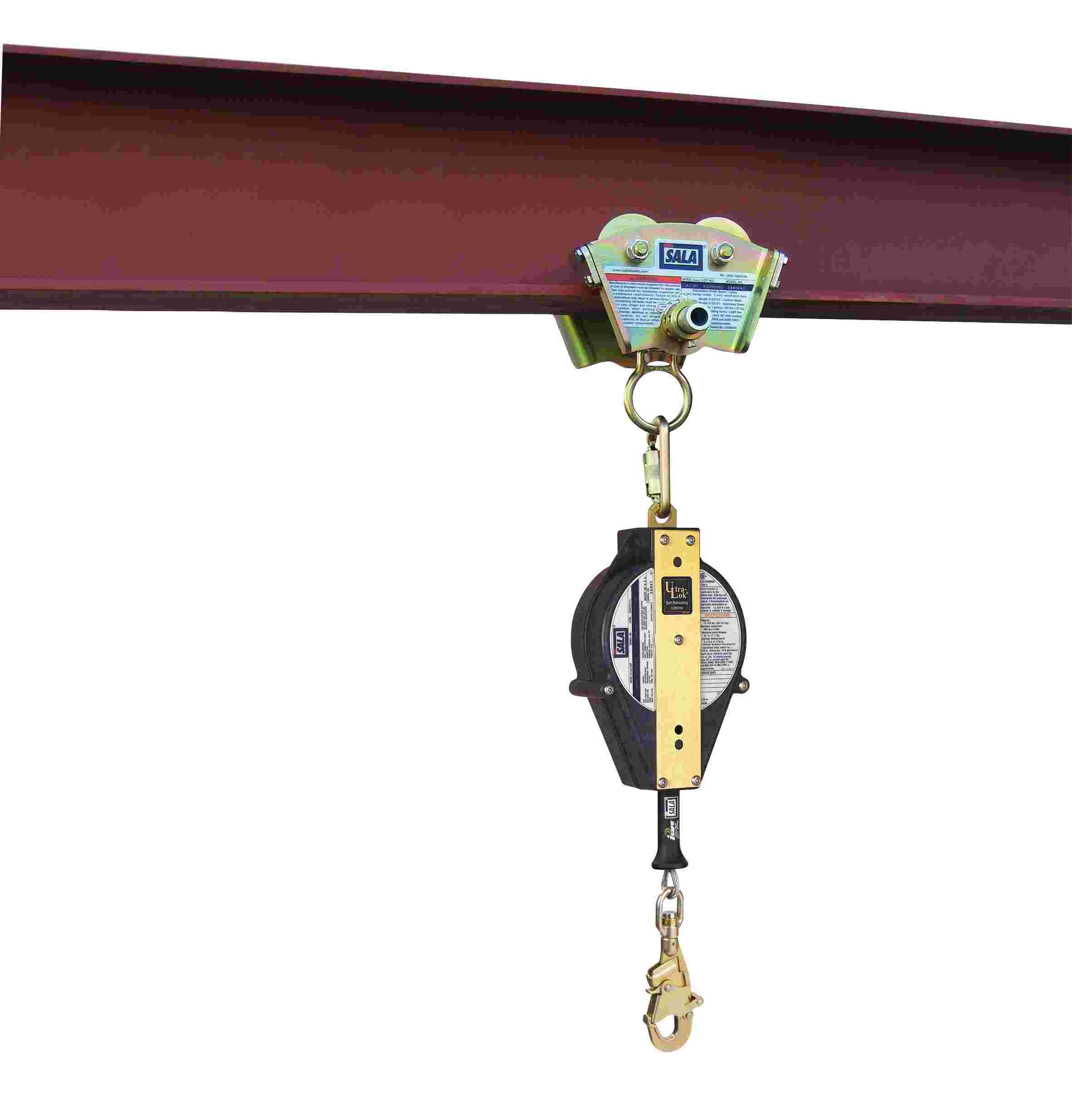

Zatahovací zachycovač pádu se může ukotvit nad úrovní práce uživatele, některé zachycovače pádu se mohou kotvit na úrovni nohou. Vždy je nutno dbát na volný prostor pod uživatelem, aby nedošlo k nárazu na konstrukci, zem nebo jiné zařízení. Záchytná vzdálenost je svislá vzdálenost v metrech od počáteční pozice (začátek volného pádu) do konečné pozice (rovnováha po zachycení).
Logické je ukotvit zachycovač pádu nad úrovní práce, aby nedošlo k nežádoucímu kyvadlovému pohybu pracovníka po zachycení pádu a vyloučila se tak možnost zranění.
Součástí zachycovače pádu jsou karabiny, které mají zabudované otočné funkce a nezávislé dvojité jištění proti náhodnému otevření.
Pokud je součástí zachycovače pádu lano ze syntetických vláken nebo popruh, odolá síle nejméně 15 kN. Pokud je součástí zachycovače pádu ocelové lanko, odolá síle nejméně 12 kN.
Součástí zatahovacího zachycovače pádu může být ocelové inox lanko, pozinkované ocelové lanko nebo textilní popruh (různých délek), které se s pohybem uživatele odvíjí nebo navíjí a při zrychlení pohybu uživatele dochází k zablokování lanka nebo popruhu a k zachycení možného pádu.

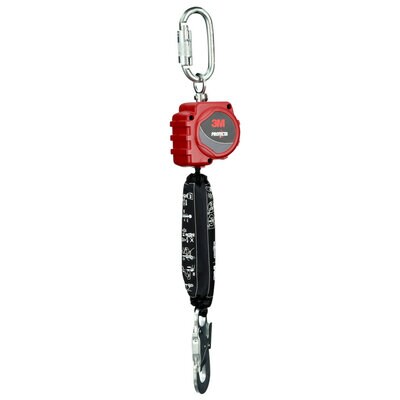

Zatahovací zchycovače pádu s textilními popruhy jsou lehčí a v důsledku toho komfortnější. Při kontaktu s předměty v okolí systému jsou lépe chráněné např. proti odírání. S ocelovým lankem jsou využívány např. při svářečských pracích nebo při práci, kdy se dají využít přednosti ocelového lanka nad přednostmi textilního popruhu.
Mezi ostatní části zachycovač pádu patří ochranné termoplastové pouzdro (pokud požadujete nízkou hmotnost) nebo aluminiové pouzdro (pokud požadujete maximální životnost). Součástí je také blokovací brzdný mechanismus a indikátory pádu a různé typy karabin s různým rozevřením.
Zatahovací zachycovač pádu může mít např. i dva textilní popruhy (proti nežadoucímu kyvadlovému pohybu pracovníka při zachycení pádu nebo při prvovýstupu pracovníka).
Velkou výhodou některého zachycovače je možnost ukotvení jak na nebo nad úrovní zádového úchytu, nebo na úrovni chodidel uživatele.

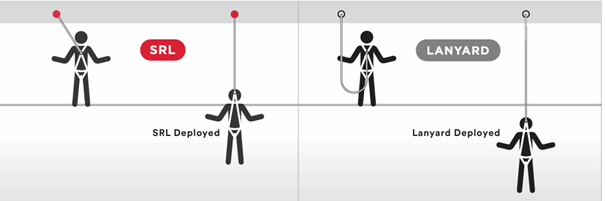

Další velkou výhodou je mnohonásobné použití zachycovače pádu, neustále napnutý textilní popruh nebo lanko (čímž dochází k okamžitému zachycení pádu v několika centimetrech a tím lepší ochraně v nižších výškách). Zachycovač pádu je určen pro volný a neustále jištěný pohyb uživatele při práci ve výškách nebo nad volnou hloubkou, což je velmi komfortní.
Zatahovací zachycovače pádu se mohou používat v různých prostředích, např. nabízíme zachycovače pádu s vyztuženými popruhy s vlákny Nomex®/Kevlar® pro sváření a broušení v prostředí s vysokými teplotami.
Zachycovač pádu je velmi lehký a tím, že popruh nebo lanko jsou neustále napnuté, omezuje "vlečení, zatrhování a přetáčení". Tyto vlastnosti představují klíčová bezpečnostní vylepšení při pracích ve výškách a nad volnou hloubkou.
Zatahovací zachycovač pádu poskytuje vizuální indikaci pádu, čímž může být kontrolován uživatelem.

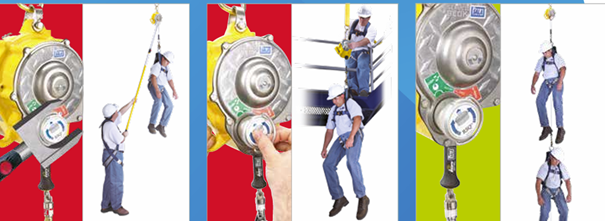

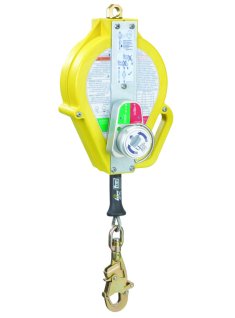

Některé zatahovací zachycovače pádu mají duální funkci, tzn. že slouží k zachycení pádu a po přepnutí umožňuje integrovaný záchranný systém spuštění uživatele po zachycení pádu buď automaticky, nebo manuálně (funkce RSQ). Nemusíte mít samostatné záchranné zařízení, přičemž vždy máte záchranný plán. Tato funkce RSQ se dá aktivovat pomocí teleskopické tyče s vidlicí i na dálku.
Vnitřní díly zachycovače pádu mohou být z nerezové oceli, čímž zvyšují odolnost proti korozi a provozní životnost.
Určitý typ zachycovače pádu se může používat i v případě pádu přes ostrou hranu.
Brzdný mechanizmus utěsněný uvnitř pouzdra je chráněn před částečkami vstupujícími do produktu.

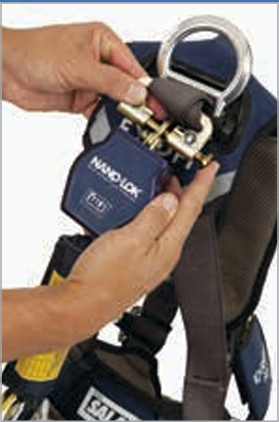

Může se upevnit přímo do zadního úchytu zachycovacího postroje bez nutnosti samostatné karabiny. Tím dokonale přilehne k zádům a eliminuje nemotorné pohyby pracovníka. Nízký připojovací bod v tomto případě udržuje zachycovač na úrovni ramen, namísto na úrovni hlavy.
Upevnění bez karabin nechává D-kroužek zachycovacího postroje volný pro další vybavení nebo záchrannou činnost, dokonale přilehne k zádům a eliminuje nemotorné pohyby pracovníka, nízký připojovací bod v tomto případě udržuje zachycovač na úrovni ramen, namísto na úrovni hlavy.
Konstrukce držadla zachycovače pádu zajistí snadnou přepravu a zlepšenou ergonomií a má otočné kotvicí oko, které vystřeďuje zátěž.
Některé zachycovače pádu mají konzole pro uchycení na trojnožku, pro instalaci tak nejsou zapotřebí žádné nástroje a mají i samozavírací otočný závěs, který omezuje kroucení lana.
Některé typy umožňují uživateli vyměnit bezpečnostní lano v terénu.
Zachycovače pádu mohou mít speciální kryt, který se nasazuje v průběhu používání a chrání vlastní zachycovač pádu proti vodě, povětrnostním vlivům, nečistotám apod.
Mezi zachycovače pádu patří samonavíjecí zachycovač pádu, zatahovací zachycovač pádu a pohyblivý zachycovač pádu.
Pohyblivé zachycovače pádu včetně poddajného zajišťovacího vedení dle EN 353-1 mají:
- Samosvorný pohyblivý zachycovač pádu
- Poddajné zajišťovací vedení (lano)
- Karabiny s nezávislým dvojitým jištěním
- Tlumič rozptylující energii, který je instalován mezi zachycovač pádu a zajišťovací vedení, nebo je začleněn ve spojovacím prostředku nebo zajišťovacím vedení (lanu)

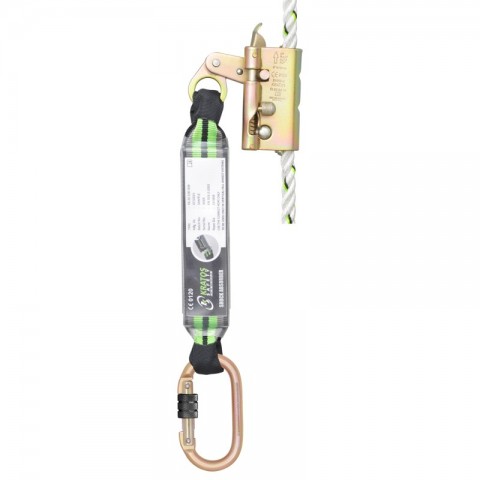

Typickým představitelem je Bezpečnostní brzda na lano, která patří mezi osobní ochranné pracovní prostředky (OOPP) a je určena k zachycení pádu uživatele, popřípadě ke stabilizování pracovní polohy uživatele. Při pádu dochází k útlumu kinetické energie (pomocí tlumiče pádu), která působí na tělo uživatele v případě vzniklého pádu. Zajišťuje se tak maximální ochrana uživatele. Brzdná síla v případě pádu nepřekročí 6 kN.
S ostatními OOPP proti pádu může tvořit systém ochrany proti pádu. Bezpečnostní brzda se nejčastěji používá při práci na stožárech, žebřících, střechách, konstrukcích a údržbářských pracích v průmyslu.
- Lano musí být zajišťěno na vrchním a spodním kotvícím bodu proti nezáměrnému vyjetí zachycovače pádu z lana.
- Snadná instalace a demontáž pohyblivého zachycovače pádu v jakémkoliv místě lana.
- Bezpečnostní brzda s vlastním tlumičem pádu je navržena tak, aby bezpečně zachytila a utlumila pád uživatele při práci ve výškách a nad volnou hloubkou.
- Na jedné straně se bezpečnostní brzda zapíná do zadního úchytu zachycovacího postroje (pro zachycení pádu) nebo do předního úchytu zahycovacího postroje (pro stabilizování pracovní polohy). Na druhé straně se kotví většinou pomocí karabiny nebo kotvící smyčky do kotvícího bodu (konstrukce).
- Součástí tohoto pohyblivého zachycovače pádu (bezpečnostní brzdy) je tlumič pádu a karabina.

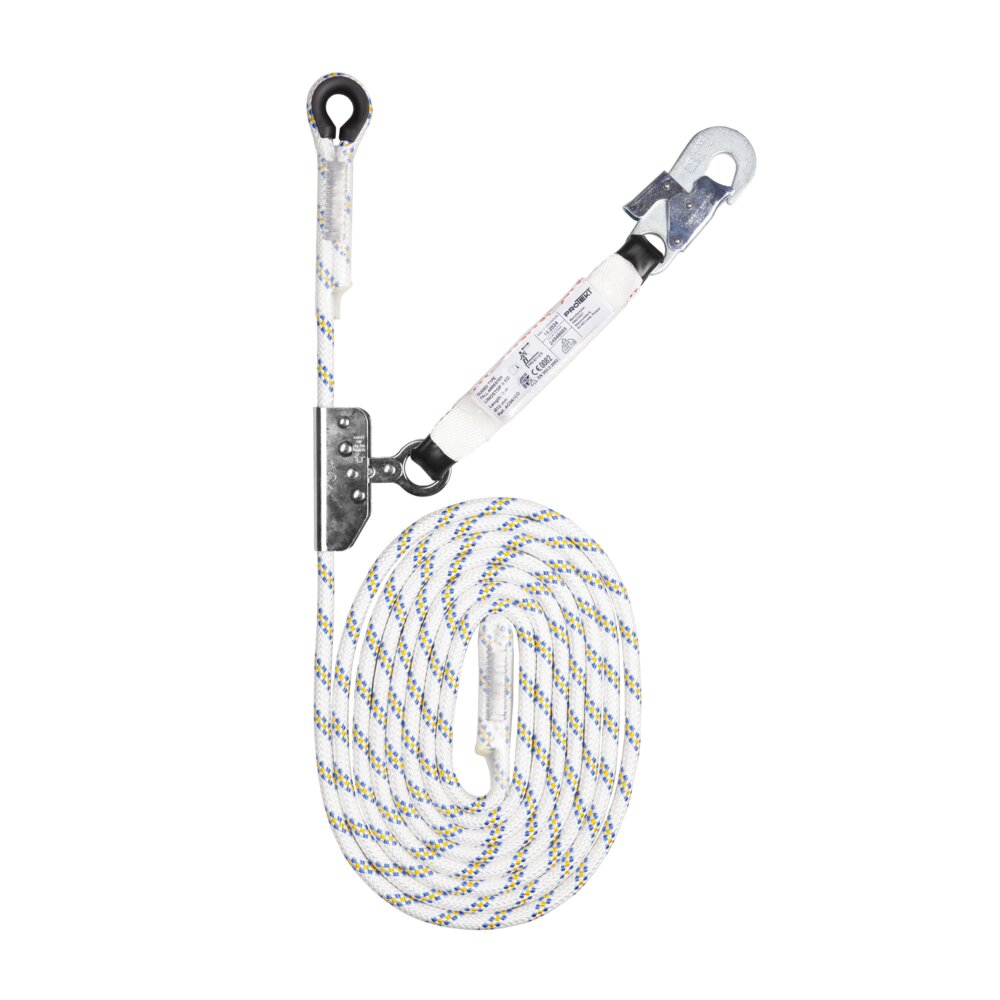

- Tento pohyblivý Zachycovač pádu se používá na oplétaném statické laně nebo stáčeném PAD laně o průměru 14 mm - 16 mm a libovolné délce do 50m (při větších délkách nás prosím kontaktujte).
- Na jedné straně PAD lana je zapletena očnice s kovovou výstelkou a na druhé straně je bezpečnostní záplet proti vyjetí zachycovače pádu z lana.
- Bezpečnostní brzda se může na lano nasadit na jakémkoliv místě, po nasazení se automaticky uzamkne, aby se zajistilo bezpečné používání. Nasazení a odejmutí bazpečnostní brzdy je možné jen pomocí dvou po sobě jdoucích ručních úkonů.
- Pohyblivý zachycovač pádu (bezpečnostní brzda) zaručuje optimální "klouzání" po laně zároveň s pohybem uživatele a v případě pádu se okamžitě zachycovač pádu zablokuje a pád zachytí.
- Páčka bezpečnostní brzdy umožňuje ruční nastavení, což umožňuje polohování nebo omezení pracovní polohy nebo automatické nastavení zachycovače pádu, kdy se zachycovač pádu automaticky posunuje po laně.
- Lano, po kterém se bezpečnostní brzda pohybuje musí být neustále napnuté, čímž se minimalizuje délka pádu. Samotné lano svou průtažností tlumí pád také.
- Aby bylo lano neustále napnuté, tak se v případě ručního nastavení pohyblivého zachycovače pádu spodní konec lana připevní (např. na konstrukci), nebo se na spodní konec lana upevní závaží. Jedná se o to, aby si uživatel při pohybu nahoru nevytahoval lano s sebou a tím si neúměrně nezvyšoval délku pádu.
- V případě zachycení pádu musí být bezpečnostní brzda i lano vyřazeno z používání.
- Pohyblivý zachycovač pádu je označen evidenčním číslem nutným pro pravidelné periodické kontroly a ostatními informacemi ohledně správného používání zachycovače pádu. Veškeré tyto informace jsou chráneny ochranným obalem po celou dobu používání.

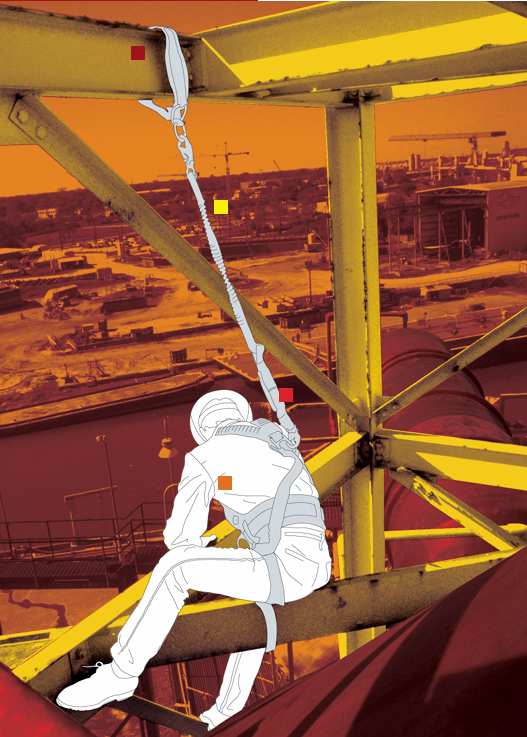

Společně s bezpečnostní brzdou se nejčastěji používá zachycovací postroj, bezpečnostní lano, kotvící smyčka, karabina a může být součástí záchytného systému proti pádu při práci na střechách nebo konstrukcích.

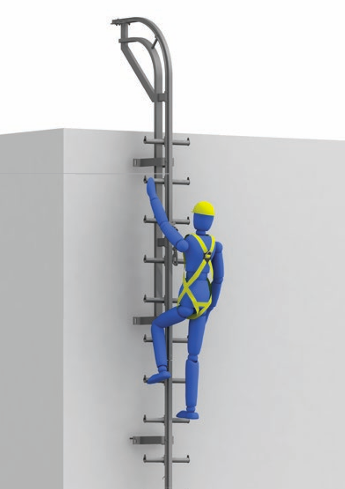

Pohyblivé zachycovače pádu na pevném nebo pddajném zajišťovacím vedení dle EN 353-1 a EN 353-2 tvoří se zachycovacím postrojem a zajišťovacím vedením systém ochrany osob proti pádu dle EN 363.
Mezi zachycovačem pádu a připojovacím bodem zachycovacíhho postroje je spojovací prvek (karabina).
Zachycovač pádu je určen pro použití jednou osobou.
Hmotnost uživatele, včetně nářadí a vybavení, nesmí překročit maximální jmenovité zatížení uvedené na zachycovači pádu.
Součástí zachycovače pádu je evidenční štítek, kde jsou uvedeny piktogramy, informace poskytované výrobcem, specifické podmínky, identifikační značka, číslo EN.
V návodech na používání jsou uvedeny informace ohledě používání, o vhodném kotvícím bodu, o správném způsobu práce, o nezbytné minimální vzdálenosti pod nohama uživatele, o materiálech, z kterých je produkt vyroben.
Zachycovače pádu mohou být používány pouze vyškolenými osobami.
Musí existovat záchranný plán, který se musí realizovat po zachycení pádu uživatele. Čas strávený uživatelem po zachycení pádu je velmi nekomfortní. Mohou pomoci různé prostředky jako např. nožní odlehčovací smyčky. Ale cílem je bezpečná evakuace uživatele, kterou řeší právě zmiňovaný záchranný plán. V záchranném plánu musí být uvedena konkrétní řešení a např. i konkrétní evakuační a záchranné prostředky vhodné pro evakuaci a záchranu uživatele.
Evidenční list a evidenční karta jsou dokumenty, kde se zaznamenávají informace o druhu OOPP, který zaměstnanec používá, datu jeho přidělení, intervalu používání, provedených kontrolách, případných závadách a údržbě.
Zachycovače pádu výrazně zvyšují úroveň bezpečnosti práce (BOZP) a komfort při práci ve výškách a nad volnou hloubkou.
Zachycovač pádu patří mezi osobní ochranné prostředky (OOPP) III. kategorie, které jsou určeny k ochraně proti smrtelnému nebezpečí. Uživatelům zajišťuje bezpečnost práce a ochranu proti pádu při práci ve výškách a nad volnou hloubkou. Pravidelná revize nejméně jednou za 12 měsíců autorizovanou osobou.
Poskytujeme záruční a pozáruční servis, revizi OOPP, poradenství, školení, praktický výcvik a vyhledávání rizik při práci ve výškách a nad volnou hloubkou.
