Záchytné systémy proti pádu

Pro bližší informace a správný výběr záchytného systému nás prosím kontaktujte.

Záchytný systém je instalované kotvicí zařízení, které zajišťuje bezpečnost osob při práci ve výškách nebo nad volnou hloubkou. Záchytný systém slouží k zachycení pádu nebo jeho zamezení. Podle legislativy musí být záchytný systém instalován na každou novou nebo opravovanou střechu.

Výhodou je, že systémy zaručují permanentní zajištění, tzn. že uživatel je při práci neustále zajištěn a má volné ruce pro práci. Systémy mohou být horizontální nebo vertikální a mohou mít textilní lano, ocelové lanko nebo ocelovou kolejnici.

Záchytné systémy patří mezi Kotvící zařízení dle EN 795 a mezi Pohyblivé zachycovače pádu dle EN 353-1 a 353-2.

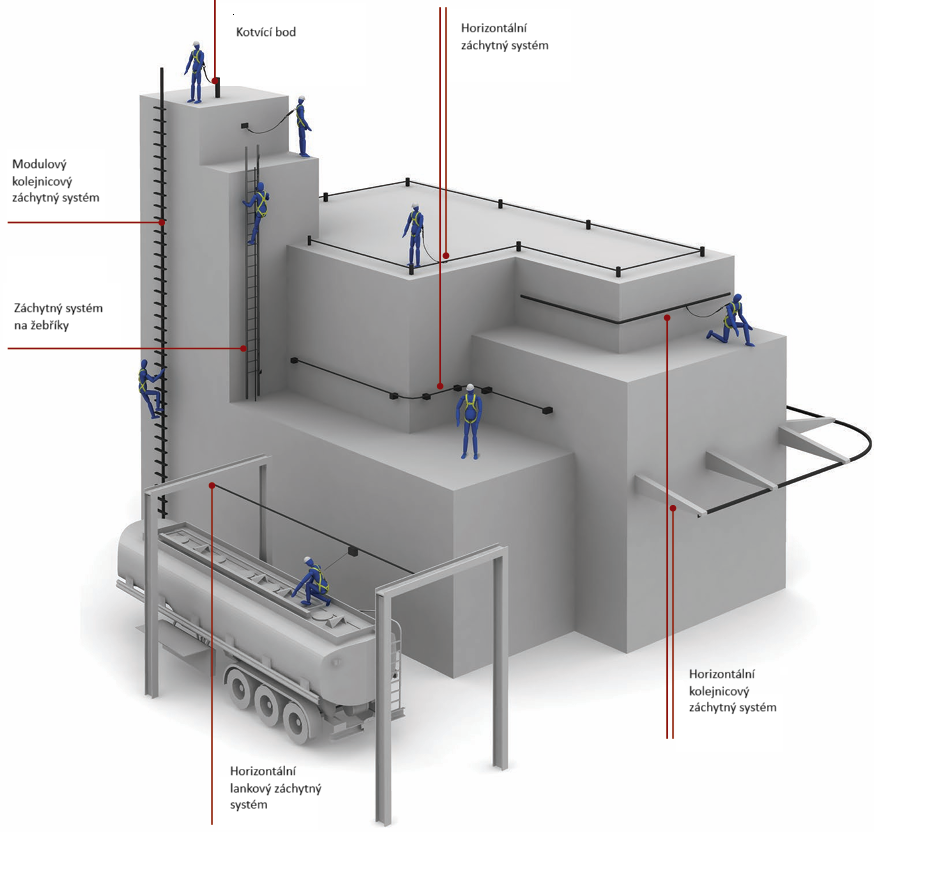

Mezi záchytné systémy patří:

• mobilní záchytný systém
• horizontální záchytný systém
• vertikální záchytný systém

Mobilní záchytný systém poskytuje uživateli ochranu proti pádu a vytvoření kotvícího bodu při pohybu na střechách, lávkách, mostních konstrukcích, nakládacích rampách apod.

• Používá se jako záchytný systém pro dočasné použití
• Nemá žádné oddělené součásti
• Stačí připojit k vhodnému kotvícímu místu, nejčastěji k ocelovému nosníku nebo betonovému sloupu
• Má Integrovaný tlumič pádu, který snižuje snižuje koncové zatížení systému
• Jako vodič má textilní lano, textilní pás nebo ocelové lanko různých délek
• Seřizovač, napínák a dvě koncové karabiny (s bezpečnostními pojistkami)
• Konstrukce z vysokopevnostní oceli a hliníku
• Úplná horizontální mobilita bez použití rukou
• Kompaktní a lehký design
• Extrémně robustní a odolný proti korozi
• Otočný spojovací bod D-kroužku (kotvící bod) je upevněn ve středu
• Vyměnitelné otěruvzdorné podložky eliminují kontakt kovu s kovem
• Hlídaný uzamykací mechanismus
• Mobilní záchytný systém má univerzální použití

Záchytný systém může používat i více uživatelů najednou, vždy je nutno postupovat podle návodů na používání. Záchytný systém má vodící prvek (lanko nebo kolejnici), jezdce s karabinou, který se pohybuje společně s uživatelem, většinou napínák, tlumič pádu a středové úchytné body. Navržení a montáž záchytného systémů musí být provedeno vždy odpovědnou osobou. Záchytný systém je velmi efektivní ochrana pracovníků při práci ve výškách, uživatel má volné ruce a je permanentně zajištěn.

Horizontální záchytný systém je trvale instalované kotvicí zařízení, které zajišťuje bezpečnost osob při práci ve výškách nebo nad volnou hloubkou. Slouží k zachycení pádu nebo jeho zamezení. Podle legislativy musí být záchytný systém namontován na každou novou nebo opravovanou střechu. Záchytný systém může používat i více uživatelů, vždy je nutno postupovat podle návodů na používání. Permanentní záchytný systém má jeko vodící prvek lanko nebo kolejnici, jezdce s karabinou, který se pohybuje společně s uživatelem, napínák, tlumič pádu a středové úchytné body.

Horizontální kolejnicový záchytný systém je trvale instalované kotvicí zařízení dle EN 795 typu D. Tento permanentní záchytný systém má jako vodící prvek kolejnici, jezdce s karabinou, který se pohybuje společně s uživatelem, a středové úchytné body.



• Kotvící zařízení dle EN 795 typu D je kotvící zařízení využívající pevné kotvící vedení s odchylkou od horizontály ne více než 15 stupňů.
• Horizontální záchytný systém je záchytný systém, kdy se jezdec (pohyblivý kotvící bod) pohybuje po pevném kotvícím vedení (kolejnici).
• Celý systém je vyroben ze slitiny hliníku, spojovací prvky (šrouby) jsou vyrobeny z nerezové oceli. Systém je vhodný pro práce v zónách s nebezpečím výbuchu.
• Zároveň vám umožňuje udržovat nízké investiční náklady, charakteristické pro lanové systémy.
• Nejčastěji se používá při práci v průmyslu, halách, budovách a ve stavebnictví.
• S ostatními OOPP proti pádu může tvořit systém ochrany proti pádu.
• Má modulární konstrukci a malý počet komponentů.
• Rychlá instalace v různých konfiguracích.
• Systém mohou používat až 2 osoby současně, vždy je nutné postupovat podle návodů na používání.
• Každý uživatel je připevněn k samostatnému kotvícímu bodu.
• Výhodou je neustálé zajištění pracovníka po celou dobu jeho pohybu a volné ruce k pracovní činnosti.
• Je označen evidenčním číslem nutným pro pravidelné periodické kontroly a ostatními informacemi ohledně správného používání.
• Nejčastěji se v systému používá zachycovací postroj, zachycovač pádu nebo úchytné lano a karabina.

Horizontální lankový záchytný systém je trvale instalované kotvicí zařízen dle EN 795 typu C, které slouží k zachycení pádu při práci ve výškách nebo nad volnou hloubkou nebo jeho zamezení.

Výhodou je pernamentní zajištění, volné ruce pro práci, může ho používat i více uživatelů najednou, vždy je nutno postupovat podle návodů na používání. Podle legislativy musí být záchytný systém namontován na každou novou nebo opravovanou střechu.

Nejčastěji je instalován na stěnách budov, konstrukcích, mostech, terasách apod.

Horizontální záchytný systém se instalije v případě, že v případě pádu uživatele nedojde k nárazu na zem nebo na nějaké překážky (konstrukci, nižší střechu). V přípdě, že toto nebezpečí hrozí, používá se zádržný systém, který je navržen tak, aby k žádnému pádu nedošlo. Záleží tedy i na výšce, v jaké je systém instalován.

Zádržný systém se může skládat ze stejných součástí jako záchytný systém, ale je navržen tak, že uživatele nepustí do rizika pádu (např. svou délkou vás nepustí k okraji střechy)

Oba systémy je možné vzájemně kombinovat a tak docílit optimálizace bezpečnosti práce při práce ve výškách nebo nad volnou hloubkou.

Horizontální lankový záchytný systém má následující komponenty:

• Koncové konstrukční upevňovací prvky
• Středové kotvící úchyty
• Tlumič pádu (který snižuje zatížení při zachycení pádu na maximální hodnotu 6 kN)
• Napínák lanka
• Indikátor předpětí
• Rohové úchyty vnější a vnitřní
• Spojovací prvky
• Vodící lanko o průměru 8 mm (pozinkované galve nebo nerez lanko)
• Jezdce (který se pohybuje na vodícím lanku současně s uživatelem)

Vertikální lankový záchytný systém je trvale instalované kotvicí zařízení, které má jako vodící prvek lanko, jezdce s karabinou, který se pohybuje společně s uživatelem a v případě pádu ho zachytí.

Umožňuje pracovníkovi bezpečný pohyb po vertikále, při kterém má obě ruce volné, a zajištění proti pádu za všech okolností. Jezdec poskytuje pracovníkovi pevné uchycení po celé délce systému a zároveň je možné jej v kterémkoliv místě lanka (nerezové nebo pozinkované lanko o průměru 8 mm) odejmout nebo nasadit zpět. Tato možnost umožňuje snadný přístup k různým pracovním situacím.

Lze ho instalovat na konstrukce se sklonem až 15 stupňů, takže je vhodný pro různé konstrukce. Použití pro přístup po žebříku, ke stožárům, komunikačním věžím, větrným turbínám nebo ke sloupům osvětlení.

Vertikální lankový záchytný se skládá z následujících komponentů:

• Jezdce (pohyblivý kotvící bod)
• 8 mm ocelové pozinkované galva nebo inox lanko 7x19 (které slouží jako vodič)
• Indikátor napětí (poskytuje vizuální indikaci)
• Integrovaný tlumič (čímž se zajistí, že pádová energie přenášená na tělo uživatele nebude větší než 6 kN)
• Středové body, které jsou kotveny většiniu v 10-ti metových odstupech
• Horní úchyt s ochranným pouzdrem
• Spodní úchyt se svorkami

Má rychlou a snadnou instalaci a možnost přizpůsobení k existujícímu žebříku nebo sloupu či stožáru.

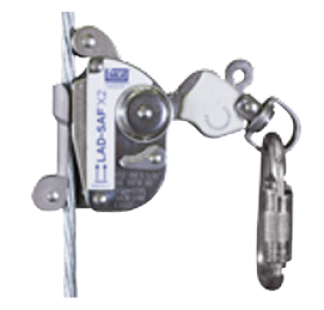

Pohyblivý zachycovač pádu (jezdec) je lehký (vejde se vám do dlaně), automaticky následuje uživatele a v případě pádu se uzamkne a pád zachytí. Poskytuje uživateli nepřerušovaný pohyb během výstupu a sestupu při zachování naprosté bezpečnosti.

Komponenty jsou vyrobeny z vysoce kvalitních materiálů s povrchovou úpravou odolnou proti korozi, díky čemuž je systém vhodný pro instalaci v široké škále agresivního prostředí.

Záchytný systém Cabloc odpovídá normě EN 353-1:2014, nosnost uživatele až 140 kg (včetně nářadí) a má funkci proti nesprávnému namontování jezdce.

Pokud je vertikální lankový záchytný systém bez integrovaného tlumiče, tak je tlumič neoddělitelnou součástí jezdce, pokud je tlumič pádu integrován v systému, pak je umístěn v horním úchytu. Prostě bez tlumiče ani ránu.:).

Vertikální kolejnicový záchytný systém je trvale instalované kotvicí zařízení, které zajišťuje bezpečnost osob při práci ve výškách nebo nad volnou hloubkou, poskytuje ochranu proti pádu při výstupu nebo sestupu (na stožáry, komíny, lávky, střechy, stísněné prosty v hloubkách).

Vertiální kolejnicový záchytný systém se skládá z:

• Trvale instalovaného vedení (kolejnice,hliníková lišta)
• Jezdce (pohyblivého zachycovače pádu), který se zapíná pomoci karabin do předního úchytu zachycovacího postroje ( nesmí se zapínat do polohovacím pásu a nesmí se připojovat jakékoli další prvky mezi karabinu a přední úchyt  zachycovacího postroje)
• Spojovacích  komponentů
• Úchytných komponentů
• Spodní a vrchní zarážky proti vyjetí pohyblivého zachycovače pádu z kolejnice

Vždy je nutno postupovat podle návodů na používání. Vertikální kolejnicový záchytný systém slouží k zachycení pádu a někdy ho mohou současně používat až 2 uživatelé současně (vždy záleží na návodech na používání), má velkou variabilitu použití, nejčastěji se používá na fasádách budov, průmyslových konstrukcích, telekomunilačních věžích a v petrochemickém průmyslu.

Jezdec (pohyblivý zachycovač pádu) má integrovaný tlumič pádu a zaručuje, že pádová energie, která se přenáší na tělo uživatele je vždy menší než 6 kN.

Výhodou je, že některé systémy se mohou používat i za velmi nízkých teplot až  do -30°C (opět záleží na návodech k používání).

Výrazně zvyšuje bezpečnost práce ve výškách a nad volnou hloubkou.

Vertikální kolejnicový záchytný systém patří mezi pohyblivé zachycovače pádu včetně pevného zajišťovacího vedení dle EN 351-1. Předmět této normy a požadavky jsou založeny na teorii, že pohyblivé zachycovače pádu včetně pevného zajišťovacího vedení slouží k udržení dynamického zatížení vzniklého hmotností osoby včetně jakéhokoliv neseného vybavení během pádu z výšky.

Všeobecně u všech systémů zachycení pádu platí:

Systémy mají evidenční štítek, kde jsou uvedeny důležité údaje ohledně používání, revize a technická data.( Typ zařízení, Evropská norma, Identifikace vedení, Sériové číslo, Datum výroby (měsíc a rok), Maximální / minimální užitkové zatížení, Označení výrobce, Označení CE a upozornění: „Přečtěte si návod k použití“).

Nelze je upravovat, opravovat ani vyměňovat původní součásti systému. Veškeré změny, opravy nebo doplňky k zařízení smí provádět pouze autorizovaný servis výrobce.

 Před každým použitím systému zkontrolujte, zda nevypršelo datum další technické kontroly.

 Před a po každém použití by osoba používající systém měla vizuálně zkontrolovat jeho úplnost a správný technický stav.

Navržení a montáž záchytného systému musí být provedeno vždy odpovědnou osobou.

Příklda instalace záchytného systému na ploché střechy:

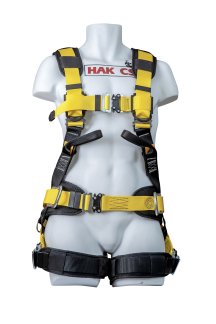

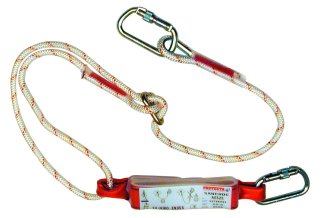

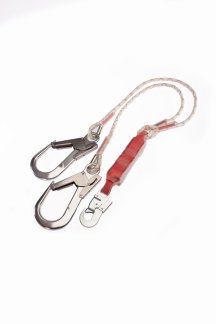

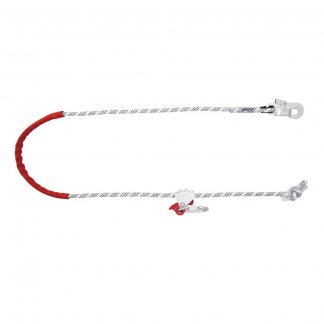

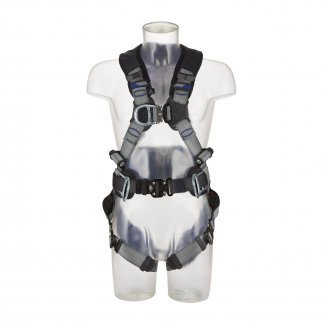

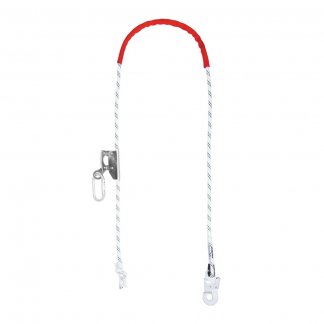

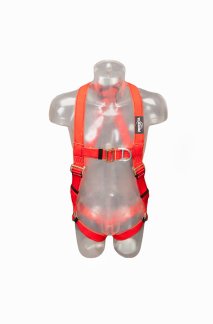

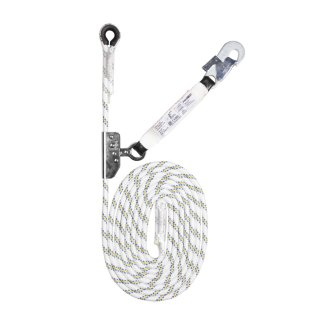

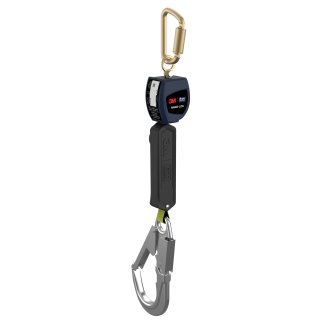

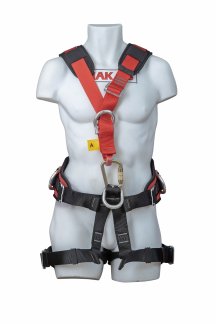

Společně se záchytnými systémy se používá nejčastěji zachycovací postroj, zachycovače pádu nebo úchytné lano s karabinou.

Mezi záchytné systémy patří záchytný systém proti pádu, záchytný systém na střechy, střešní záchytný systém, zajišťovací systém a zádržný systém.

Záchytné systémy patří mezi osobní ochranné prostředky (OOPP) III. kategorie, které jsou určeny k ochraně proti smrtelnému nebezpečí. Uživatelům zajišťuje bezpečnost práce a ochranu proti pádu při práci ve výškách a nad volnou hloubkou. Pravidelná revize nejméně jednou za 12 měsíců autorizovanou osobou.

Poskytujeme záruční a pozáruční servis, revizi OOPP, poradenství, školení, praktický výcvik a vyhledávání rizik při práci ve výškách a nad volnou hloubkou.
